Metal birleştirme işlemlerinde kaynak kalitesini belirleyen en önemli faktörlerden biri kaynak ağzı hazırlığıdır (Weld Joint Preparation / Edge Preparation). En kaliteli kaynak makinesini, en iyi kaynak telini ve en deneyimli kaynakçıyı kullansanız bile yanlış hazırlanmış bir kaynak ağzı; nüfuziyet eksikliği, cüruf kalıntısı, gözenek, çatlak ve deformasyon gibi birçok soruna neden olabilir.
Özellikle ağır sanayi, basınçlı kap imalatı, boru hatları, enerji santralleri, gemi inşası, savunma sanayi ve çelik konstrüksiyon uygulamalarında kaynak ağzı hazırlığı doğrudan ürünün ömrünü belirleyen işlemlerden biridir.
Bu yazıda kaynak ağzı hazırlamanın tüm teknik detaylarını inceleyeceğiz.
Kaynak ağzı, iki metal parçanın kaynak yapılmadan önce belirli bir açı ve geometri ile işlenerek oluşturulan boşluktur.
Bu boşluk;
Doğru hazırlanmış ağız;

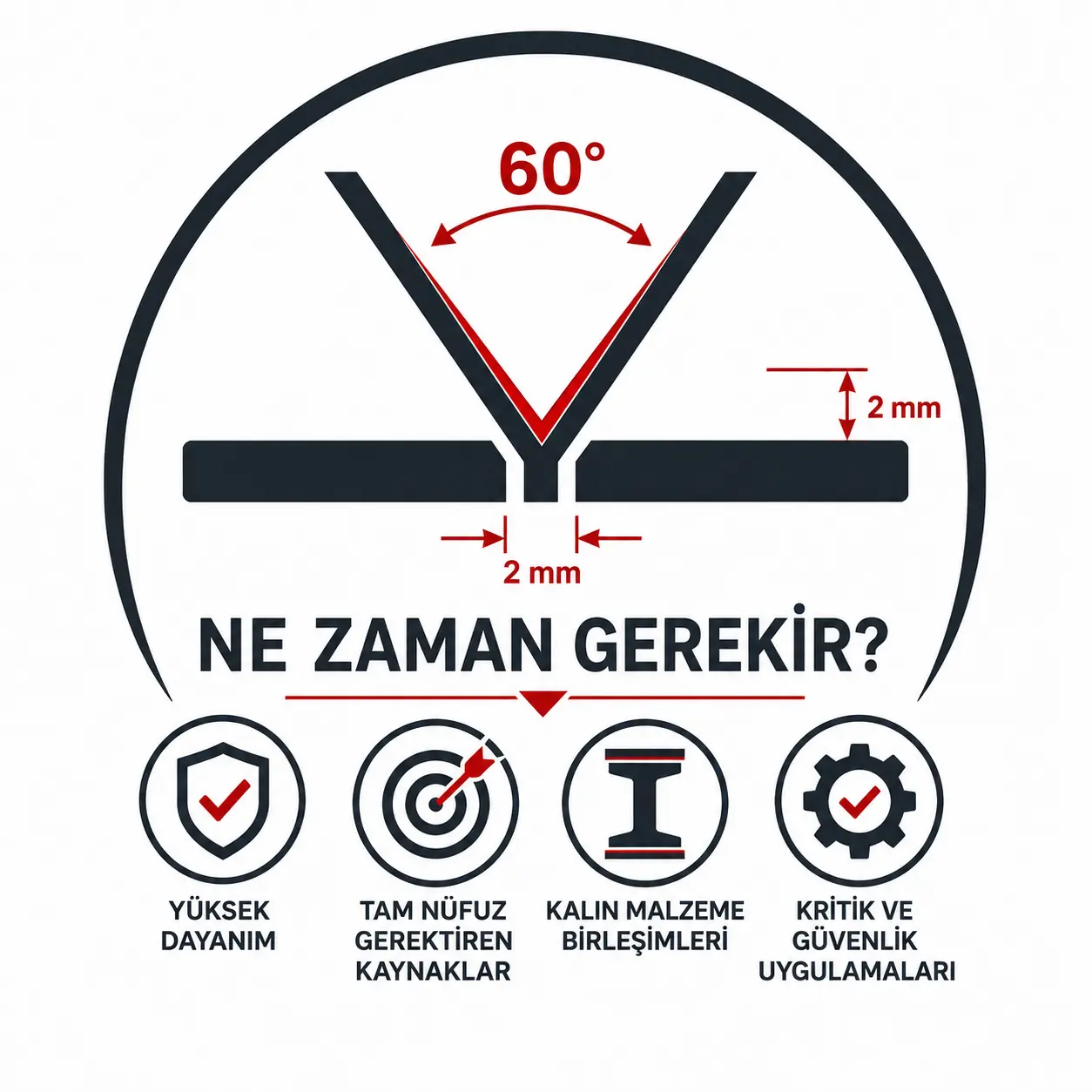

Genel olarak;
3 mm altı saclarda, çoğu uygulamada ağız açılmaz.
4–6 mm, uygulamaya göre karar verilir.
6 mm üzeri, çoğu tam nüfuziyetli kaynakta ağız açılması gerekir.
20 mm üzeri, çoğu zaman çift taraflı kaynak ağzı tercih edilir.

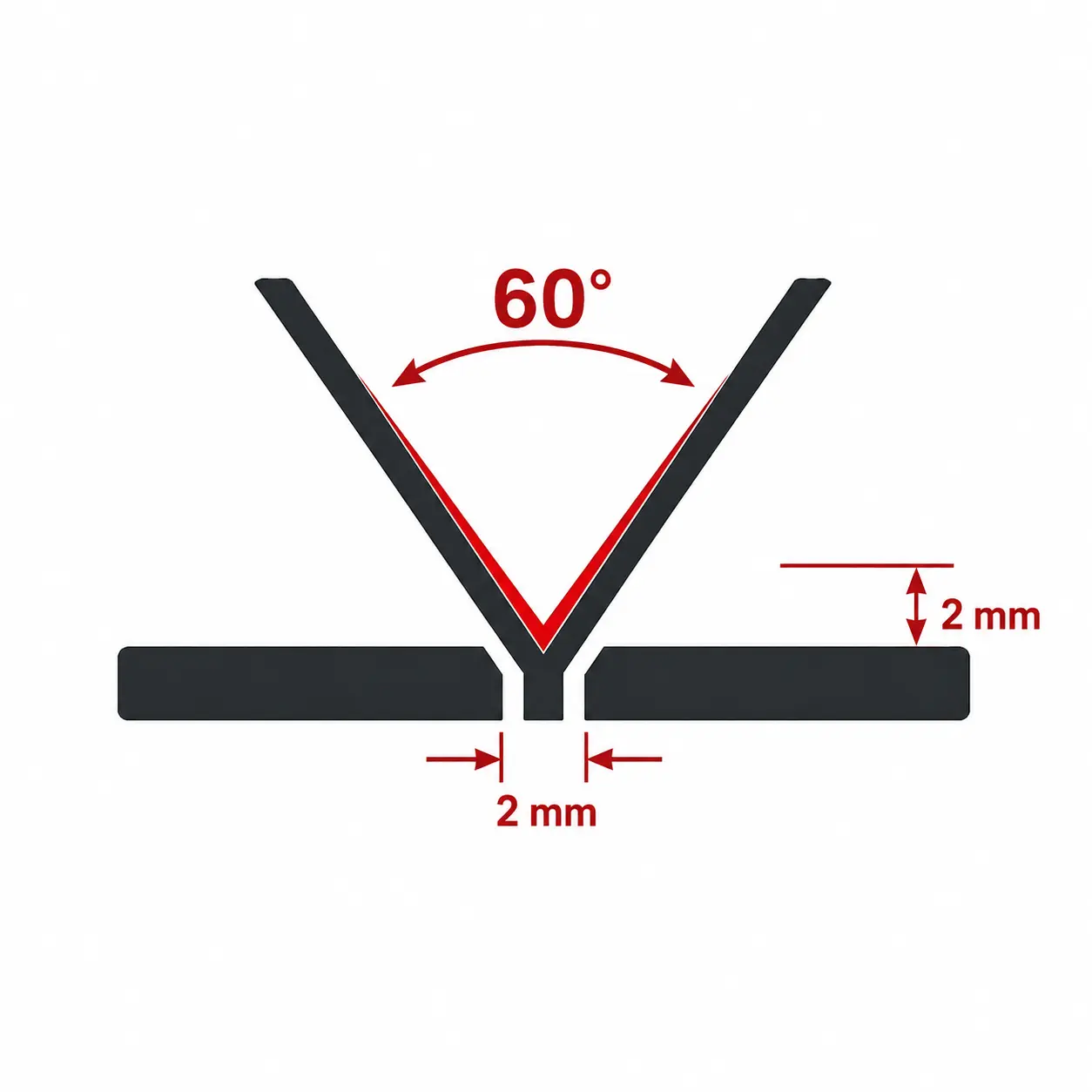

Standartlarda en yaygın açı değerleri;
Toplam açı;
Tek tarafta ise;
tercih edilir.
İki parça arasında bırakılan boşluktur.
Yaygın değerler;
Kök açıklığı arttıkça nüfuziyet artar. Ancak fazla açıklık; sarkma, yanma, aşırı dolgu oluşturabilir.
Kaynak ağzının altında bırakılan düz bölgedir.
Genellikle;
1–3 mm arasında bırakılır.
Amaç;
Kaynak ağzı planya, freze, CNC işleme, oksi gaz ve plazma kesimle açılabilse de en yaygın olarak kaynak ağzı açma makineleri kullanılır.

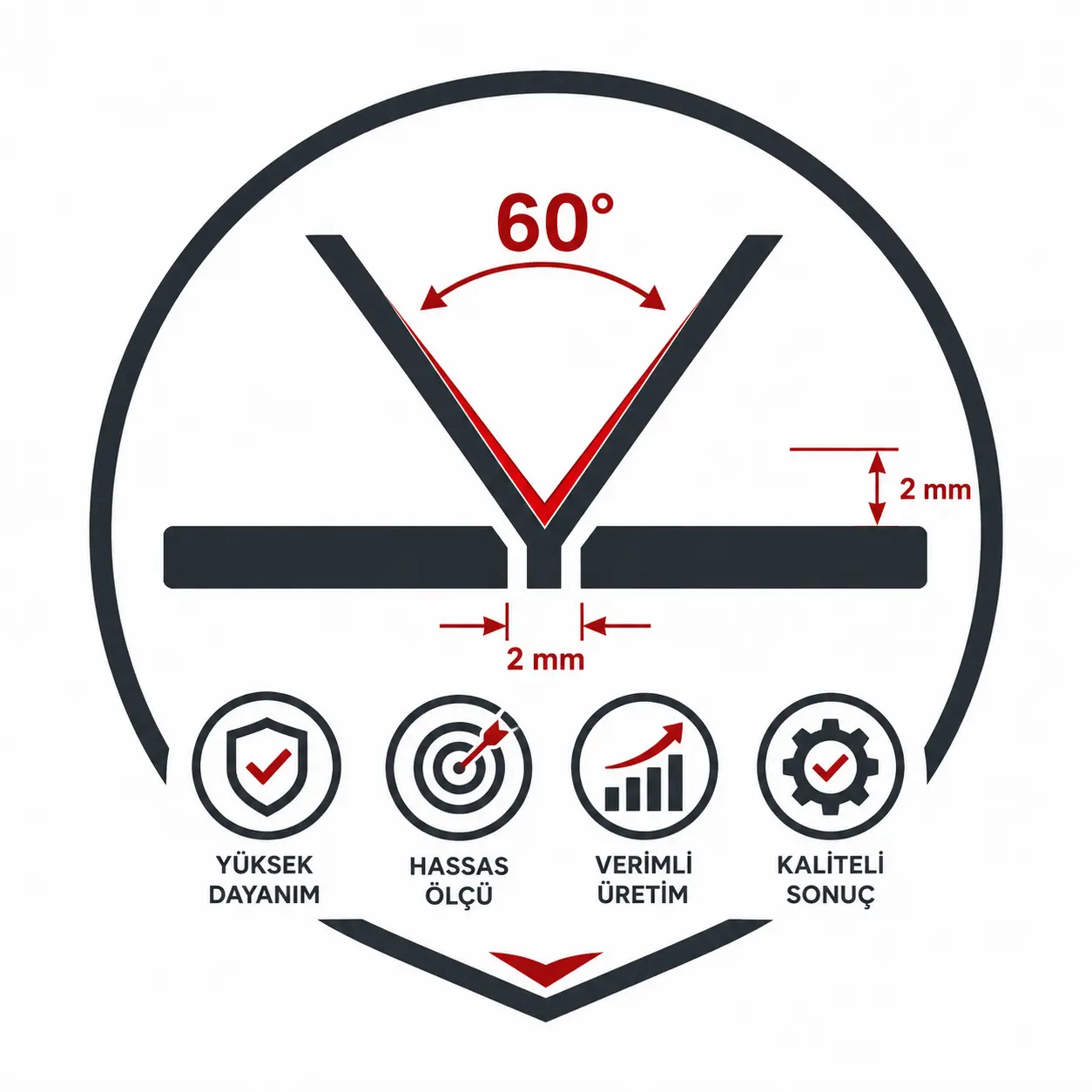

avantajları;
Manuel, otomatik, plaka, boru, karbür uç kullanan, cutter uç kullanan bir çok farklı makine bulunmaktadır. Bu konunun öncüsü kabul edilen Polonya menşeili Promotech ürünleri oldukça etkilidir.
Daha detaylı kaynak ağzı makinelerini incelemek için aşağıdaki linke tıklayabilirsiniz
Promotech kaynak ağzı açma makineleri

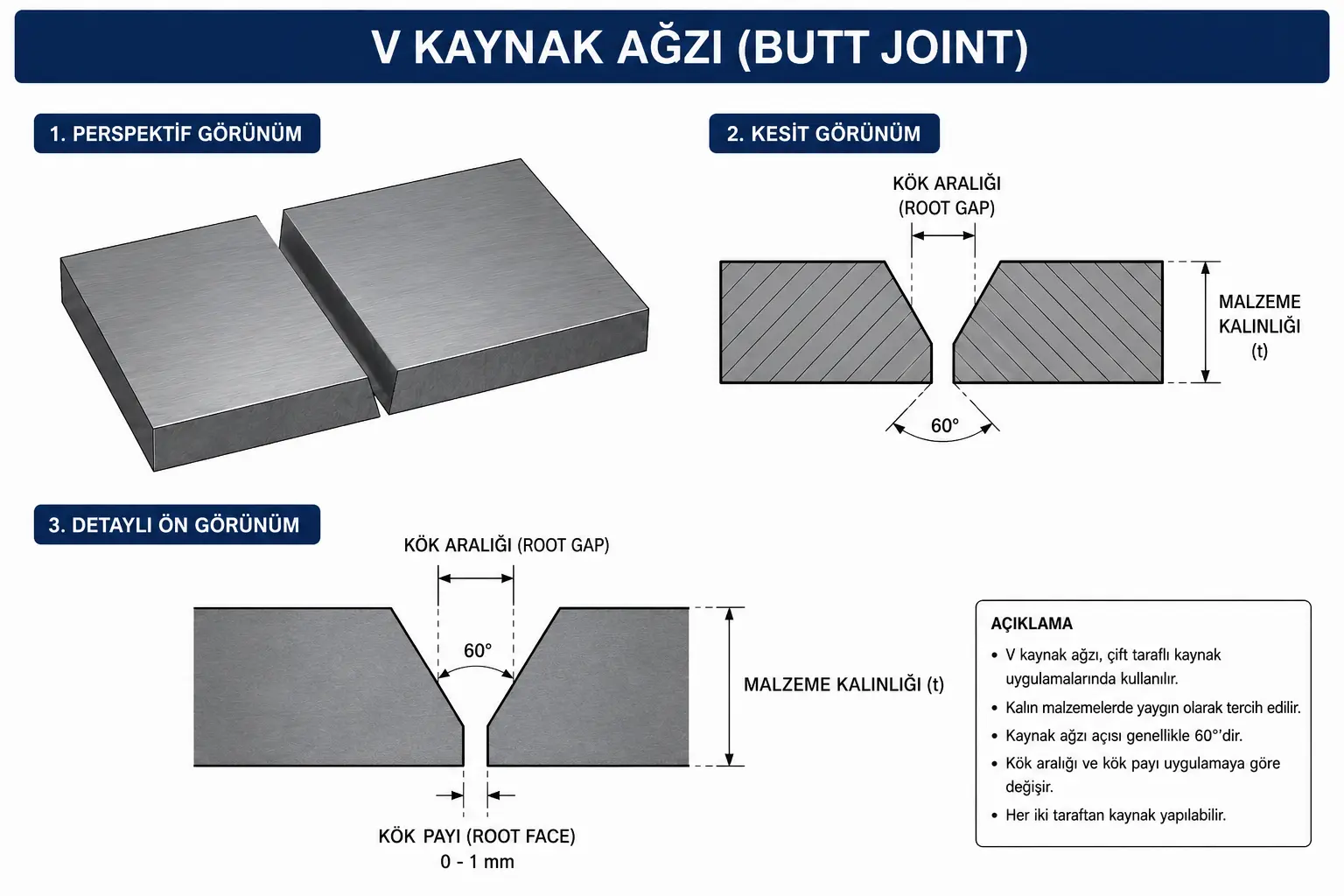

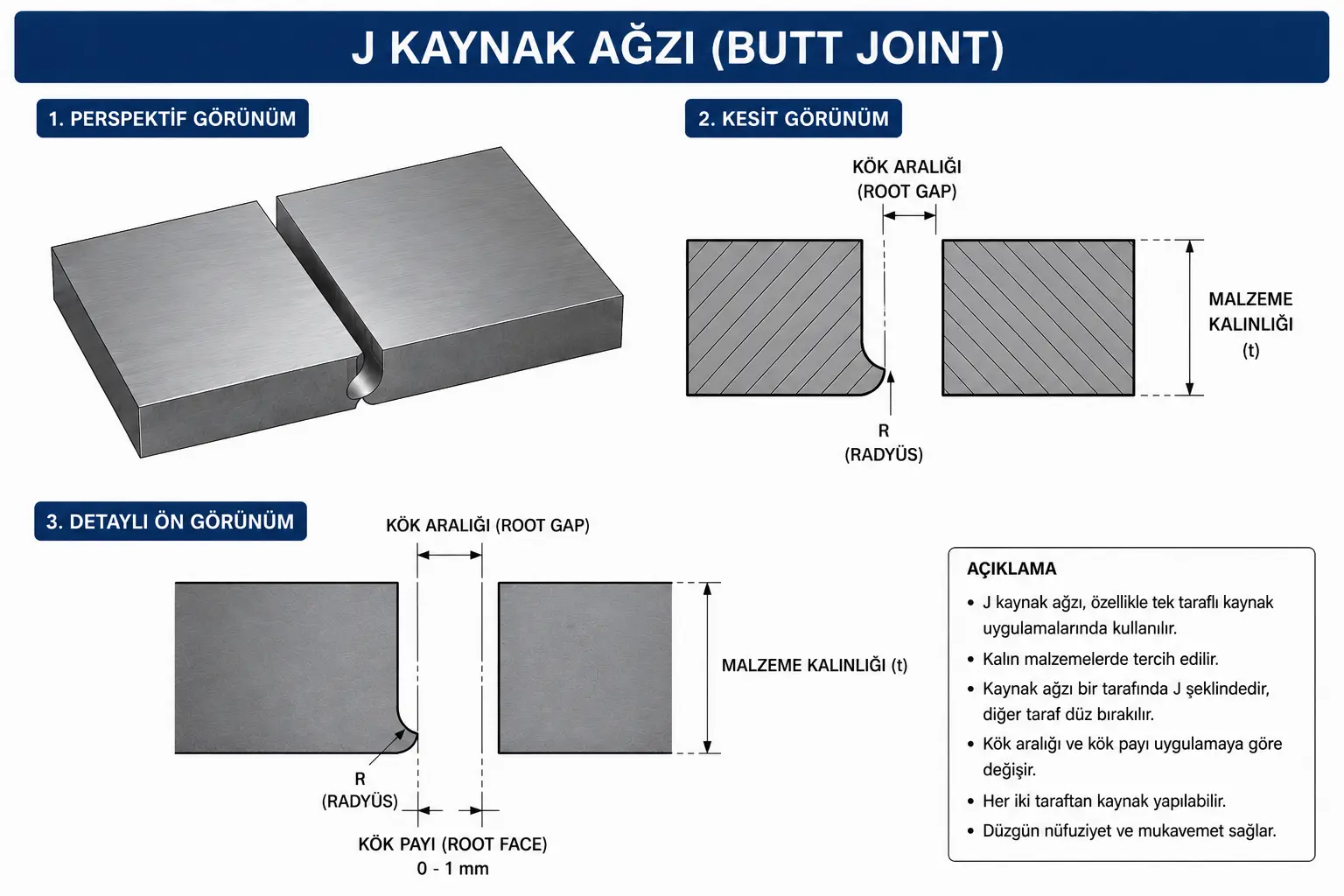

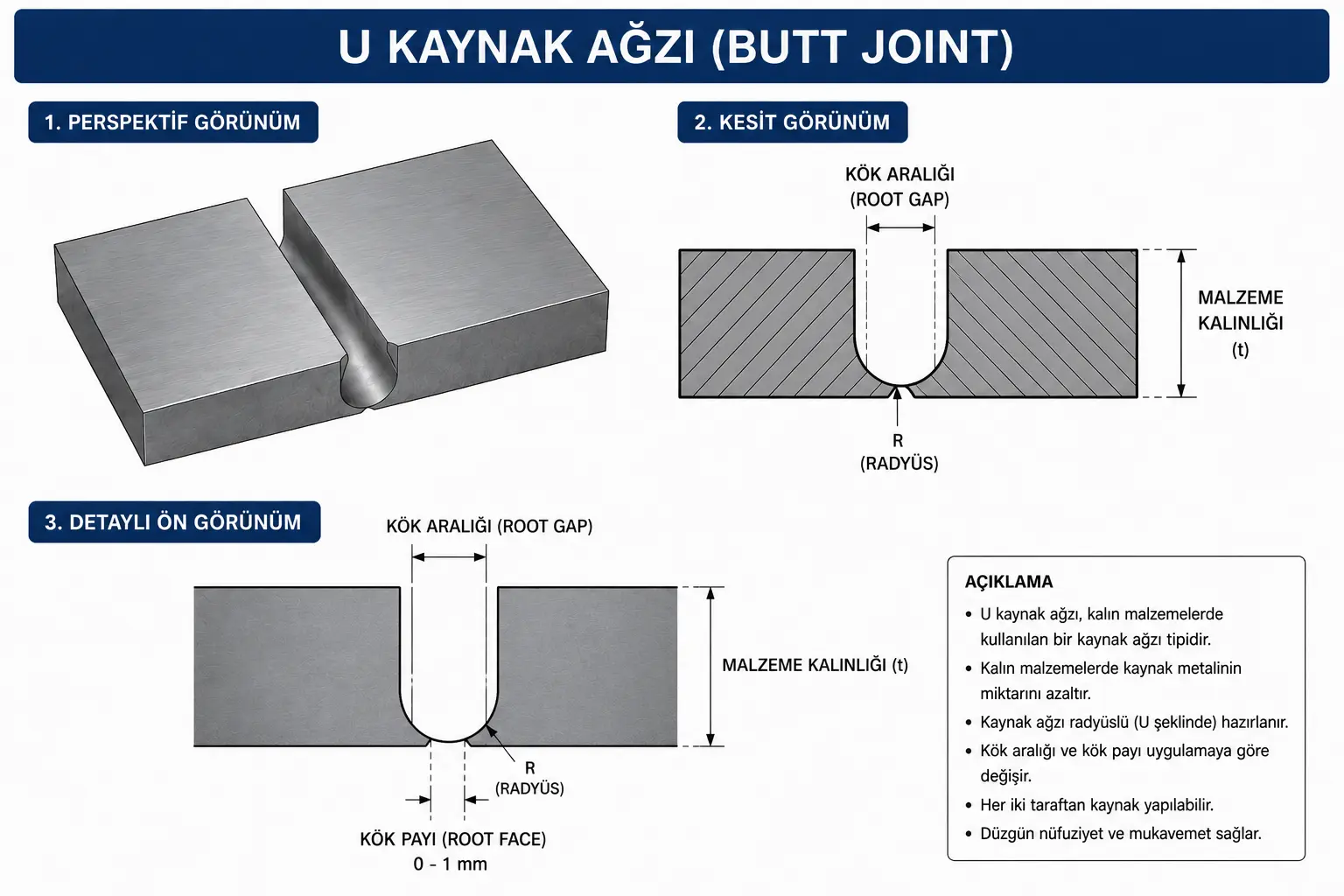

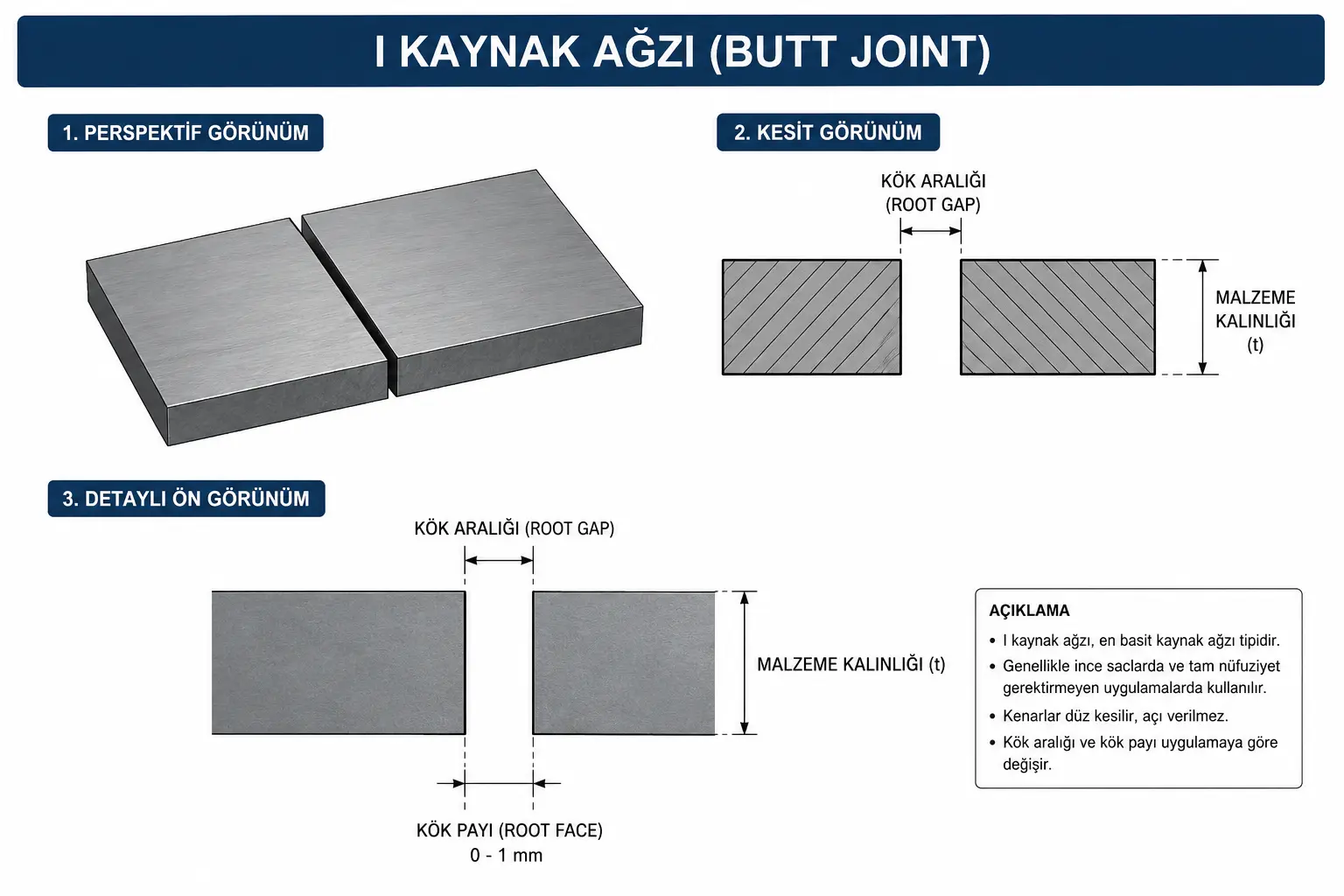

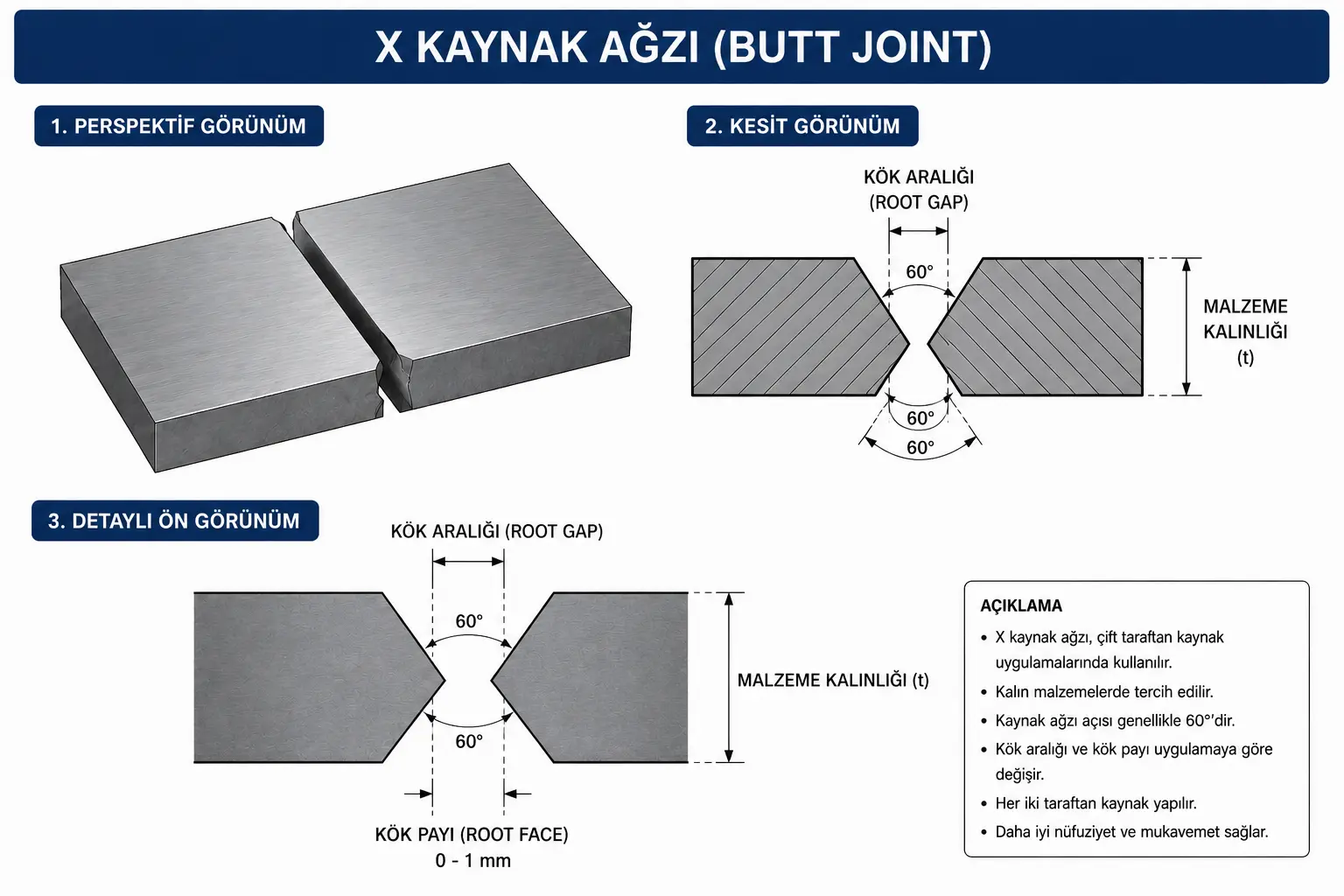

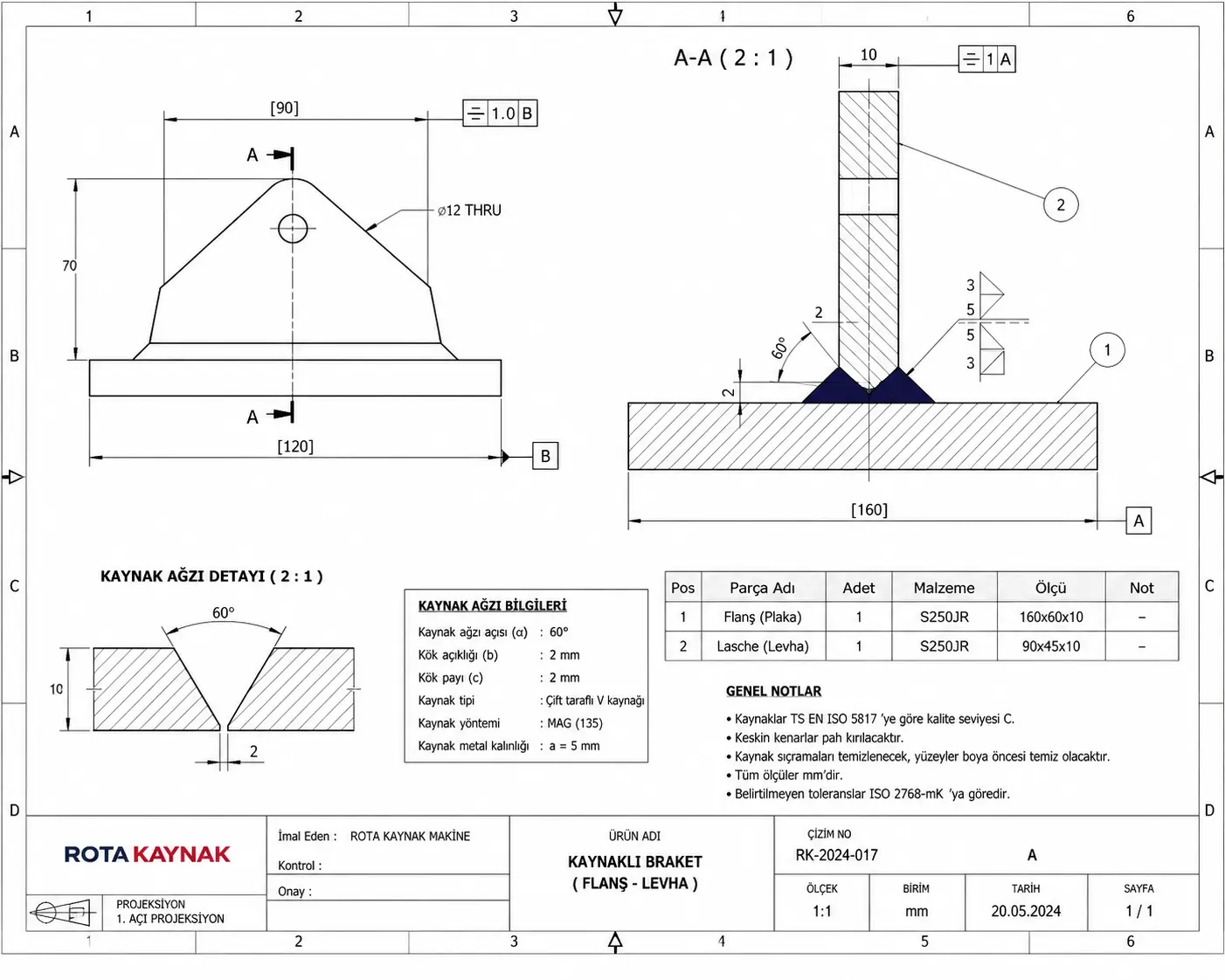

Kaynak ağzı açma işlemi, öncelikle malzeme kalınlığı, kaynak yöntemi ve uygulanacak kaynak prosedürü dikkate alınarak planlanmalıdır. İlk olarak kullanılacak kaynak ağzı tipi (I, V, X, U, J veya Çift J) belirlenir. Ardından kaynak ağzı açısı, kök payı ve gerekiyorsa kök açıklığı ilgili standartlara veya kaynak prosedürüne göre ayarlanır. Bu aşama, kaynak dikişinin tam nüfuziyet sağlaması ve istenilen mekanik dayanımın elde edilmesi açısından büyük önem taşır.
Kaynak ağzı; taşlama, oksi-gaz kesimi, plazma kesimi veya frezeleme yöntemiyle hazırlanabilir. Seri üretim ve yüksek hassasiyet gerektiren uygulamalarda ise frezeleme prensibiyle çalışan kaynak ağzı açma makineleri öne çıkar. Bu makineler sayesinde istenilen açı ve ölçüler yüksek doğrulukla elde edilirken, yüzey kalitesi artar, ilave taşlama ihtiyacı azalır ve kaynak öncesi hazırlık süresi önemli ölçüde kısalır.
Uygulama Esnasında Dikkat Edilecek Noktalar
Kaynak ağzı hazırlığı, kaliteli ve dayanıklı bir kaynak bağlantısının temelini oluşturur. Malzeme kalınlığına, kaynak yöntemine ve istenen nüfuziyet seviyesine göre doğru kaynak ağzı tipinin seçilmesi; hem kaynak kalitesini artırır hem de dolgu metali tüketimi, işlem süresi ve maliyet üzerinde önemli avantaj sağlar.

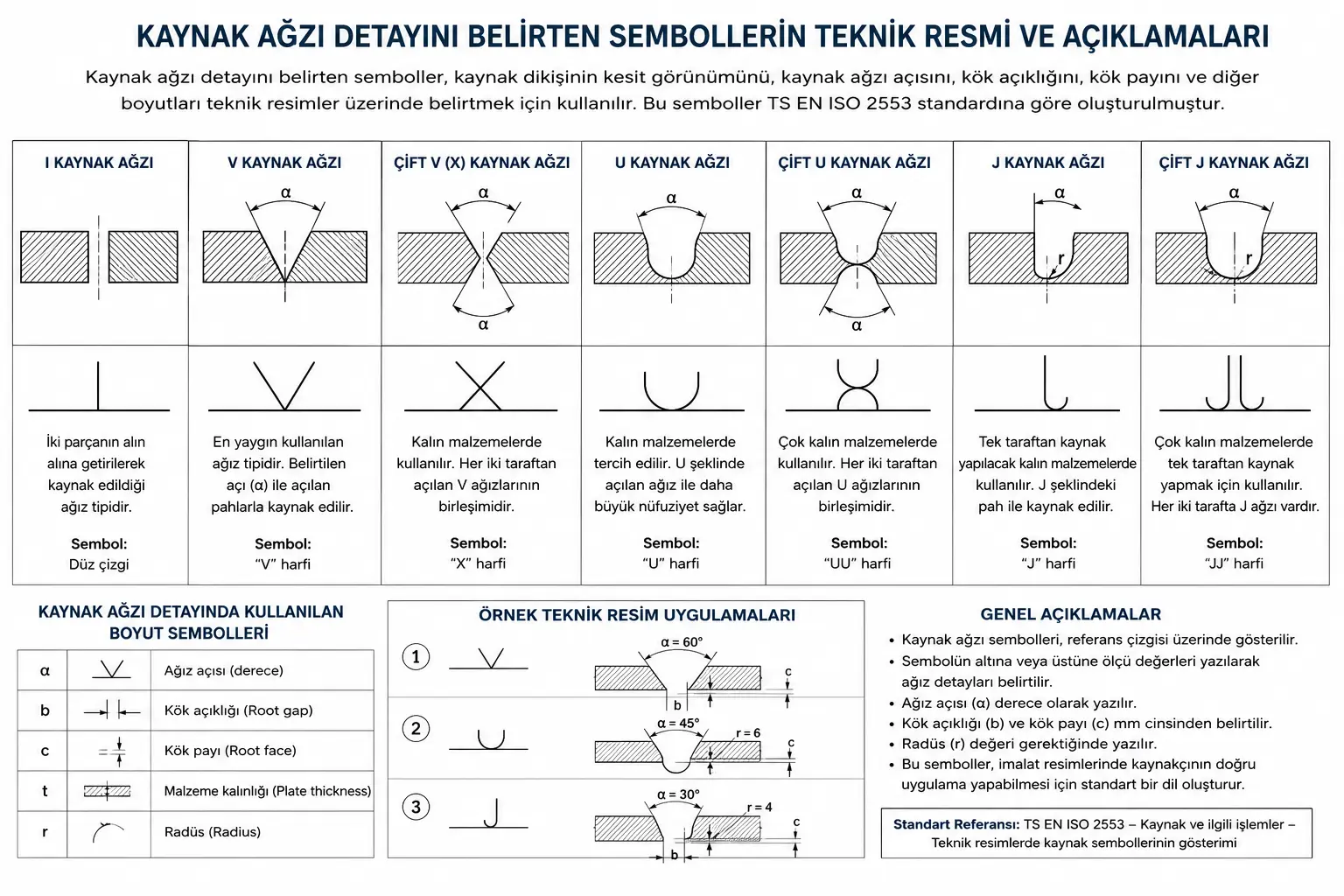

I, V, X, U, J ve Çift J gibi farklı kaynak ağzı tiplerinin her biri belirli uygulamalar için geliştirilmiştir. Bu nedenle kaynak işlemine başlamadan önce doğru ağız geometrisinin belirlenmesi, uygun işleme yönteminin seçilmesi ve ilgili standartlara uygun hazırlık yapılması büyük önem taşır.
